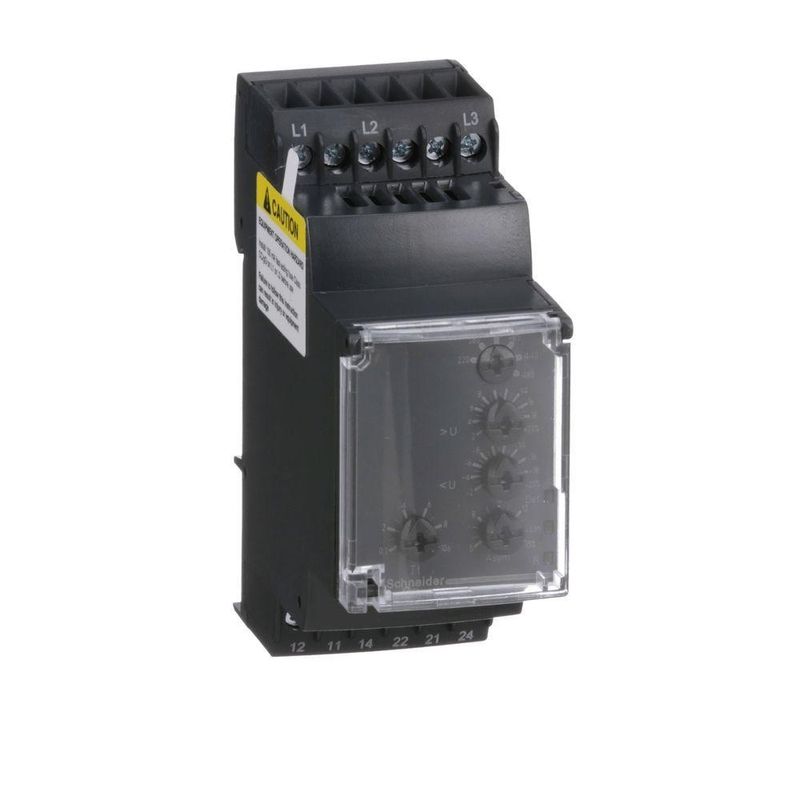

Relé de Controle Trifásico RM35TF30 Multifunção Medição de Redes 2NAF 220/480VCA Bivolt Schneider Electric 35MM O relé de controle trifásico Schneider Electric RM35TF30 é projetado para o monitoramento de circuitos de alimentação em redes de 3 fases. Ele oferece controle e medição de parâmetros como subtensão, sobretensão, sequência e falha de fase, garantindo proteção para sistemas automatizados. Com formato de 35mm para instalação ível em trilho DIN e sinalização por LEDs, facilita a identificação de status e falhas. É aplicável em diversos setores industriais, como içamento, embalagem e elevadores. Vantagens e diferenciais Monitoramento Trifásico Multifunção: Controla e mede redes de 3 fases, monitorando subtensão, sobretensão, sequência e falha de fase. Instalação ível: Formato de 35mm de largura para fácil montagem em trilho DIN, ocupando o espaço de um dispositivo modular de 3 polos. Sinalização Clara: LEDs integrados indicam status de ligado, relé ativado e falhas para rápida identificação de problemas. Ampla Aplicação Industrial: Projetado para automação em setores como içamento, embalagem, elevadores, têxteis e água. Contatos de Alta Capacidade: Contatos 2NAF com capacidade de comutação de 2000 VA e corrente máxima de 5A CA/CC. Especificações Técnicas Fabricante: Schneider Electric Modelo: RM35TF30 Tipo de Produto: Relé de controle trifásico Linha de Produto: Relés de Controle Zelio Parâmetros de Monitoramento: Subtensão e sobretensão em modo janela, Sequência de fase, Detecção de falha de fase, Assimetria Tipo de Atraso: Ajustável 0,1...10 s, +/- 10% do valor da escala completa Tt- time delay upon fault Capacidade de Comutação em VA: 2000 VA Faixa de Medição: 220...480V CA Tipo e Composição dos Contatos: 2 F/A Tensão Nominal de Fornecimento: self-powered Limites de Tensão de Alimentação: 194...528V CA, trifásico Tempo de Reset: 1500 ms a 480V Tensão de Comutação Máxima: 250V CA, 250V CC Corrente de Comutação Mínima: 10 mA a 5V CC Corrente de Comutação Máxima: 5A CA, 5A CC Limites de Tensão do Circuito de Controle: - 12% + 10% Un Potência Consumida (VA): 0...22 VA a 400V CA 50Hz Limiar de Detecção da Tensão: 500 MOhm a 500V CC conforme > 500 MOhm a 500V CC conforme EC 60664-1 Frequência de Alimentação: 50/60Hz +/- 10% Posição de Operação: Qualquer posição Sem redução de valor Sinalização : LED (Verde) for Ligar, LED (Amarelo) for Relé ligado, LED (Amarelo) for falha Largura do Produto: 35mm Garantia: 3 Observações importantes As cores do produto podem variar de acordo com a calibração e resolução do monitor ou tela utilizada. As imagens são meramente ilustrativas. O produto real pode apresentar pequenas variações de tonalidade, formato ou acabamento.
